6-10кВ Трансформаторы масляные трехфазные двухобмоточные силовые типа ТМ

6-10кВ Трансформаторы масляные трехфазные двухобмоточные силовые типа ТМ

Трансформаторы силовые типа ТМ соответствуют стандартам МЭК-76, ГОСТ 11677-85, ГОСТ Р 52719-2007, ТУ У 31.1-13608660-062:2007.

Производство сертифицировано по ISO 9001:2008.
Силовые масляные понижающие трехфазные двухобмоточные общего назначения трансформаторы мощностью от 25 до 2500 кВА напряжением 6-10 кВ предназначены для нужд народного хозяйства для внутренней и наружной установки.

Скачать опросный лист TMGEZ.doc [40 Kb] (cкачиваний: 355)

  Мощность, кВА Длина, мм Ширина, мм Высота, мм Масса масла, кг Масса тр-ра, кг
  25 825 465 1075 72 253
  40 861 485 1135 105 355
  63 940 545 1160  130  480

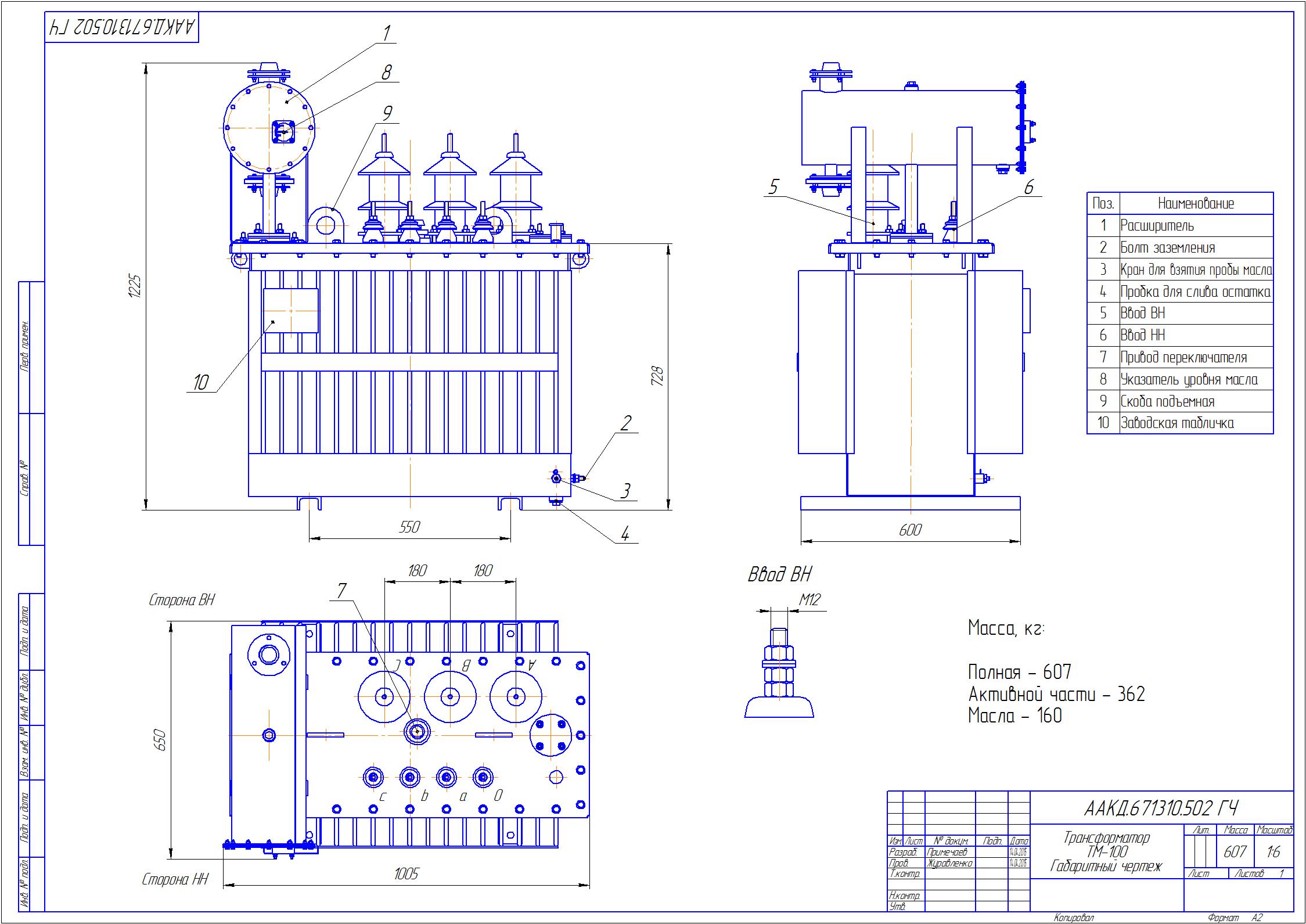

  100 1005 650 1225 160 607

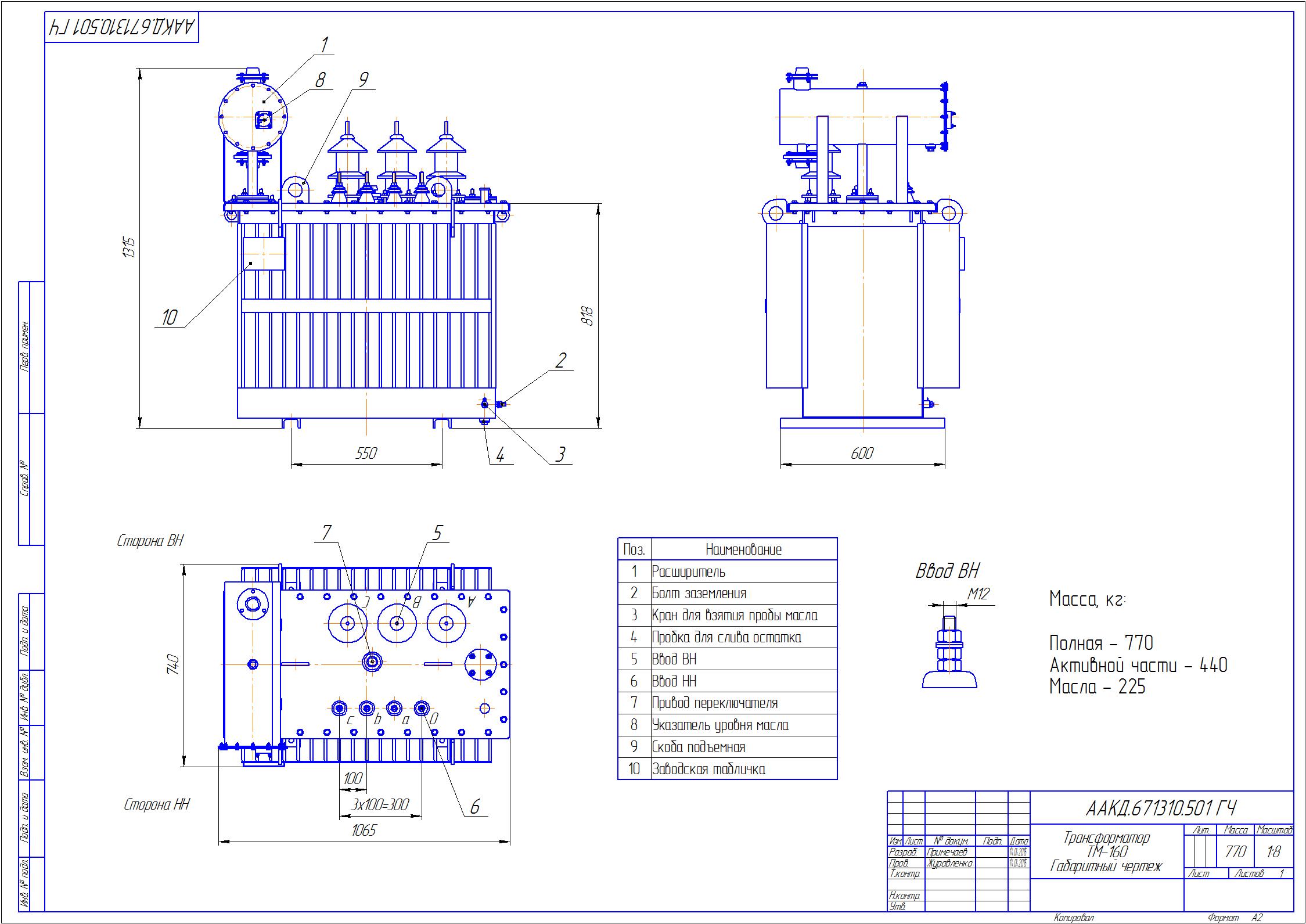

  160 1065 740  1315 225 770
  250 1205 740 1470 295 1082

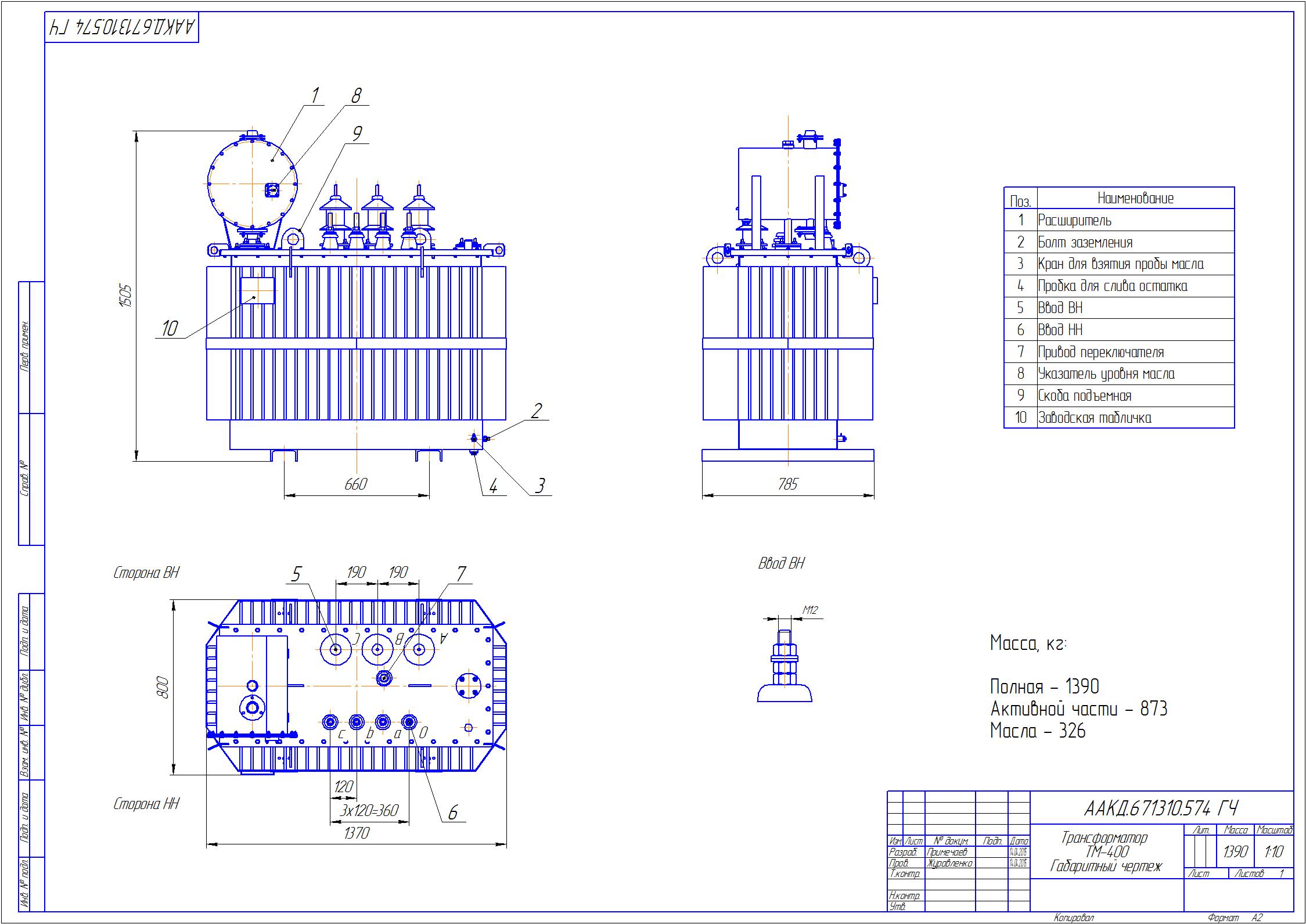

  400 1370 800 1505 326 1390

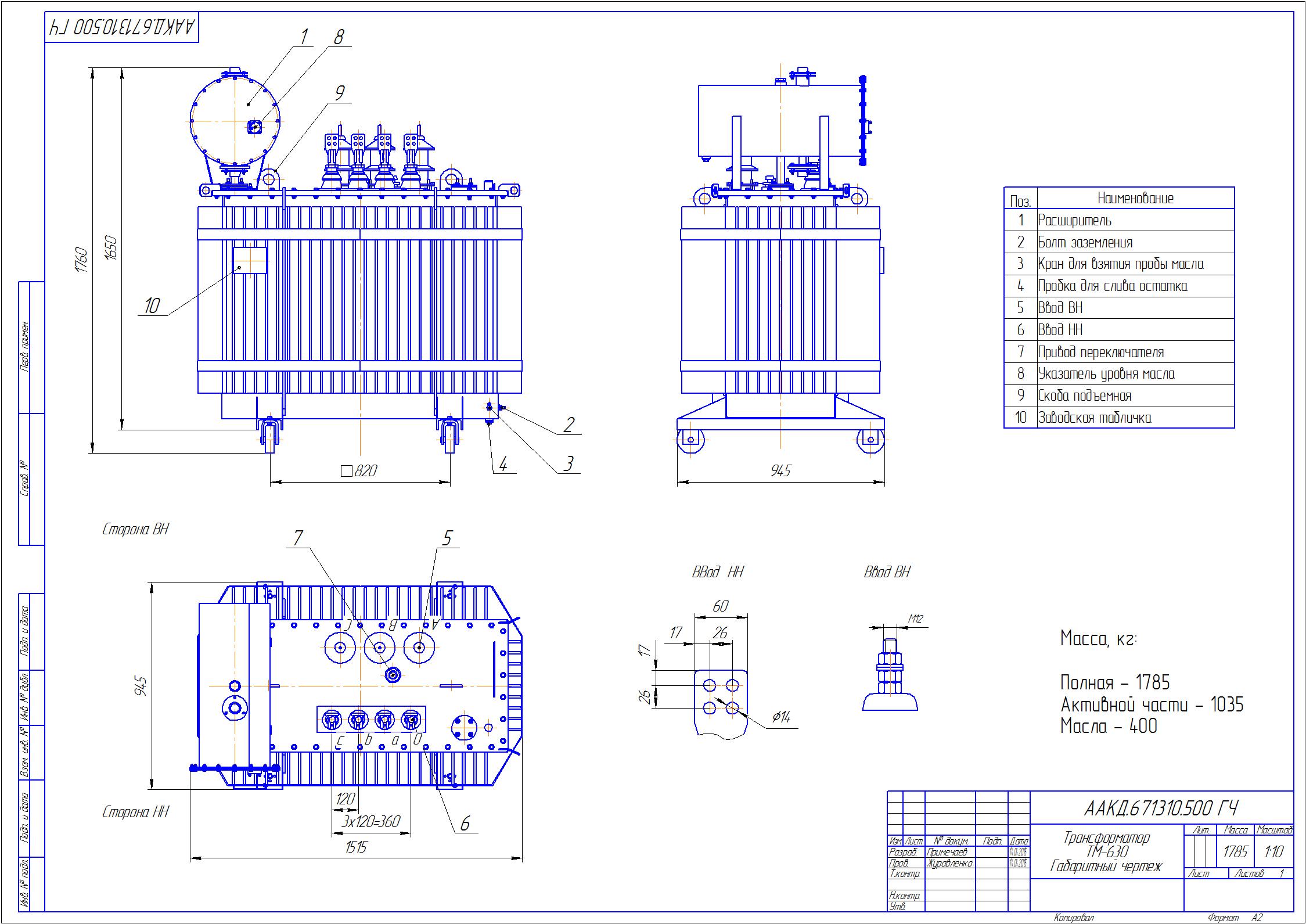

  630 1515 945 1650 400 1785

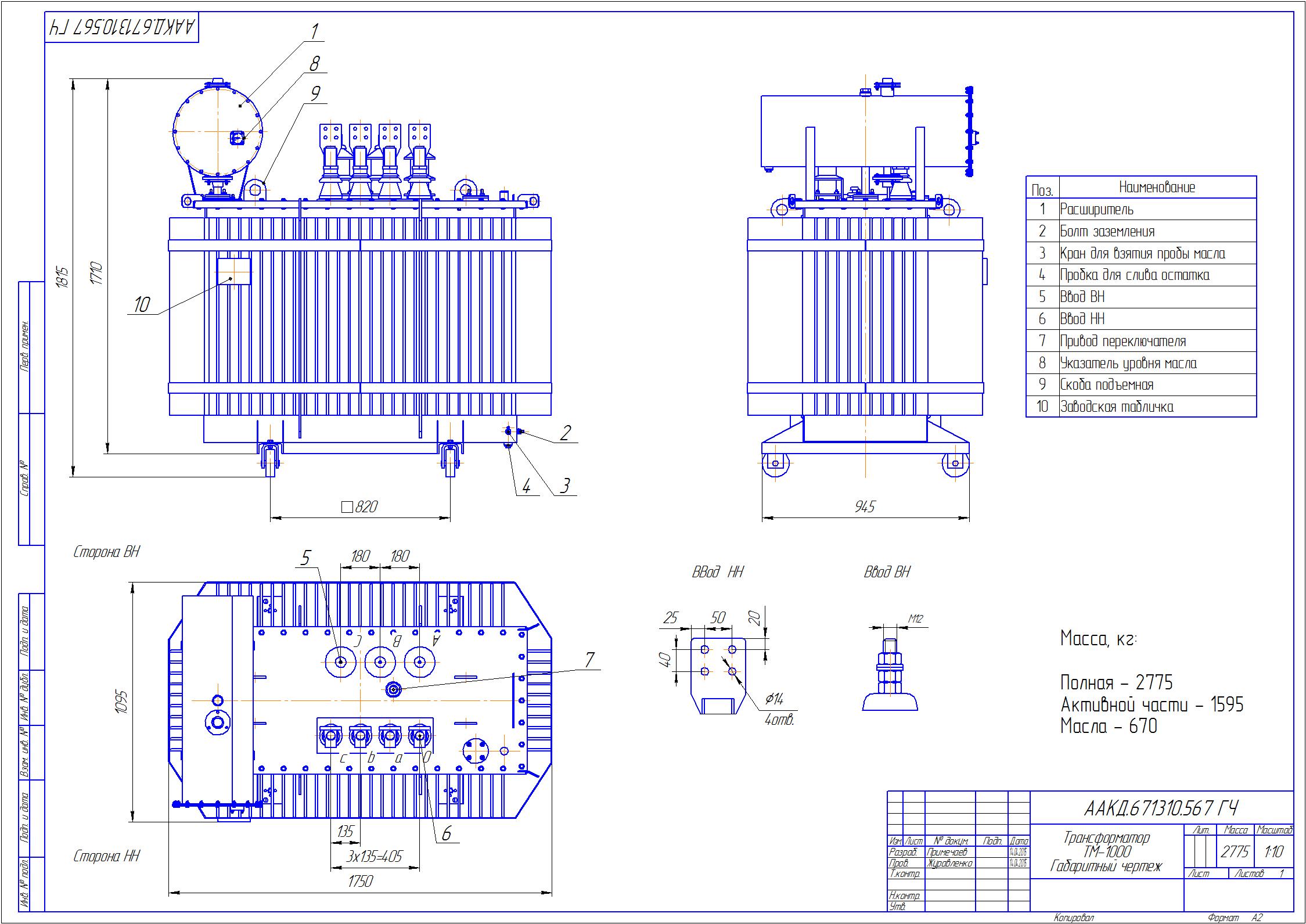

1000 1750 1095 1710 670 2775

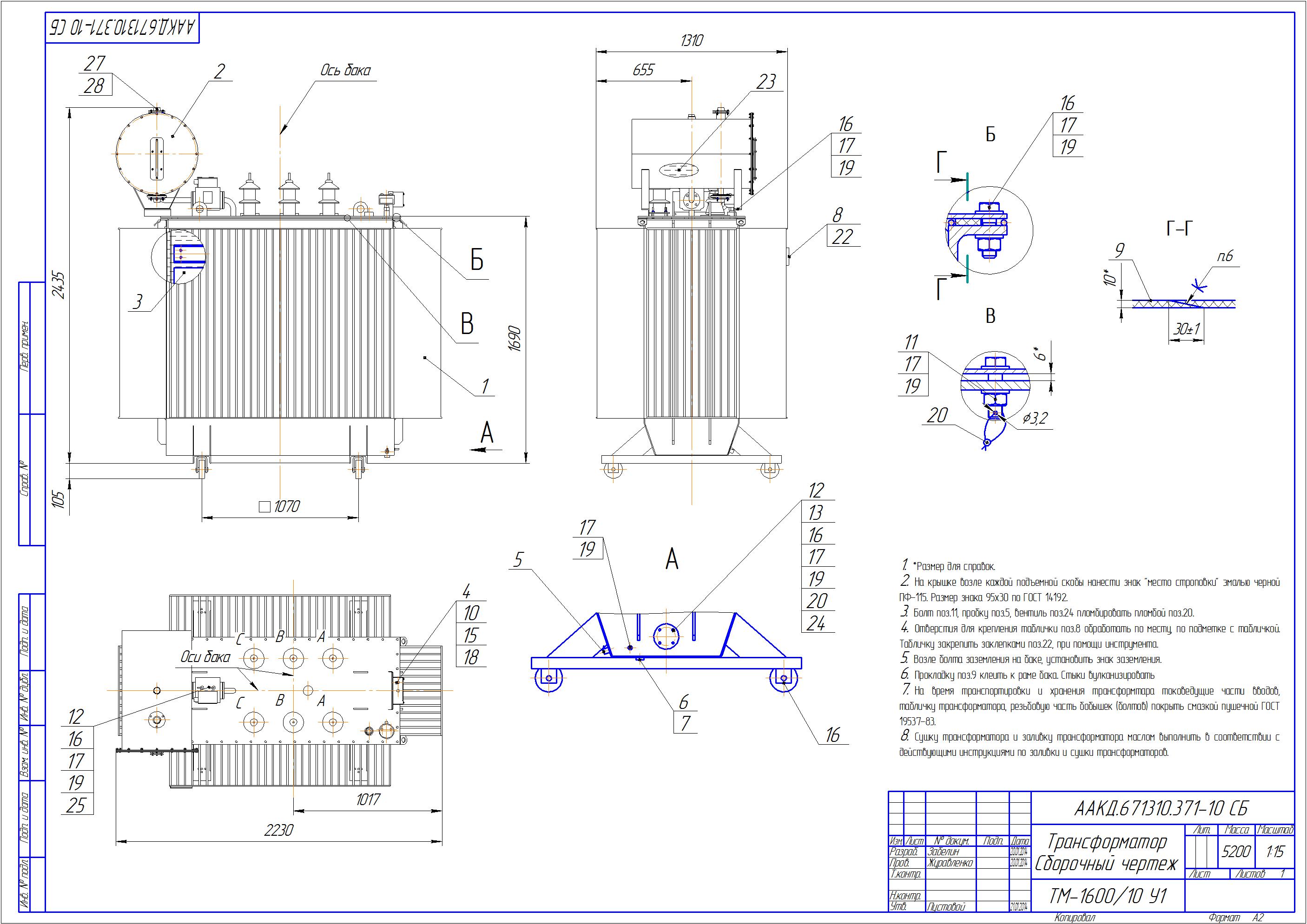

  1600 2215 1235 2235 1150 5005
2500 2510 1600 2305 1690 6575




Технические характеристики:

Силовые трансформаторы ТМ мощностью 25–2500 выпускаются с номинальным напряжением - первичной обмотки (высокого напряжения) до 10 кВ включительно - вторичной обмотки (низкого напряжения) – 0,4 кВ для трансформаторов мощностью до 4000 кВА включительно.
По согласованию с Заказчиком возможны другие сочетания напряжения. Схема и группа соединений – У/Ун -0; Д/Ун –11.

Напряжение регулируется без возбуждения (ПБВ). Для этого трансформаторы оснащены высоковольтными переключателями, которые присоединяются к обмотке высокого напряжения и позволяют регулировать напряжение ступенями при отключенном от сети трансформаторе со стороны НН и ВН с диапазоном ±2 х 2,5 %.
Согласно ГОСТ 11677, предельные отклонения технических параметров трансформаторов составляют:
- Напряжение короткого замыкания ±10%;
- Потери короткого замыкания на основном ответвлении +10%;
- Потери холостого хода +15%;
- Полная масса +10%.

Структура условного обозначения:

ТМ - ХХХ/6(10) У(ХЛ)1
Т – трансформатор трехфазный,
М – охлаждение масляное с естественной циркуляцией воздуха и масла,
ХХХ – номинальная мощность, кВА,
6(10) – класс напряжения обмотки ВН, кВ,
У(ХЛ)1 – климатическое исполнение и категория размещения по ГОСТ 15150-69.

Условия эксплуатации:
Высота над уровнем моря – до 1000 м.
Температура окружающего воздуха:
- для умеренного климата - от –45ОС до +40ОС (исполнение «У»);
- для холодного климата - от –60ОС до +40ОС (исполнение «УХЛ»).
- Относительная влажность воздуха – не более 80% при +25ОС.

Трансформаторы не рассчитаны для работы:
- во взрывоопасной и агрессивной среде (содержащей газы, испарения, пыль повышенной концентрации и т.п.);
- при вибрации и тряске;
- при частых включениях со стороны питания до 10 раз в сутки.

Конструкция трансформаторов:
Баки трансформаторов типа ТМ прямоугольной формы.
Трансформаторы изтотавливаются с гофрированными баками мощностью от 25 до 2500 кВА, мощностью 4000 и 6300 кВА с радиаторными баками. Возможно изготовление трансформаторов ТМ мощностью от 25 до 2500 кВА с радиаторными баками. Для подъема бака и трансформатора в сборе используются крюки, расположенные под верхней рамой бака. На крышке бака имеется кран (пробка) для залива масла, внизу бака имеются пробка для спуска масла, кран(пробка) для взятия пробы, болт заземления. Активная часть состоит из магнитопровода, изготовленного из холоднокатанной электротехнической стали, обмоток и высоковольтного переключателя. Обмотки трансформаторов алюминиевые или медные. Вводы ВН и НН наружной установки, съемные, изоляторы проходные фарфоровые (2500 – 6300 кВА) или полимерные (25-1600 кВА).

При токе ввода 1000 А и выше в верхней части токоведущего стержня крепится специальный контактный зажим с лопаткой, обеспечивающий подсоединение плоской шины. Вводы ВН и НН расположены на крышке.
Маслорасширитель обеспечивает наличие масла при всех режимах работы трансформатора и колебаниях температуры окружающей среды. Воздухоосушитель для защиты масла от воздействия наружного воздуха заполнен сорбентом, который поглощает поступающую в трансформатор влагу. Маслоуказатель для контроля уровня масла, закрепленный на торце маслорасширителя, имеет три контрольные метки, соответствующие уровню масла в неработающем трансформаторе при различных температурах: –45ОС, +15ОС, +40ОС - исполнение «У»; –60ОС, +15ОС, +40ОС - исполнение «УХЛ». Для измерения температуры верхних слоев масла в баке на крышке трансформатора установлен термометр.
Термометрические сигнализаторы устанавливаются на трансформаторы ТМ мощностью 1600, 2500, 4000, 6300 кВА.
В трансформаторах мощностью от 1000 до 6300 кВА устанавливаются катки, которые служат для продольного и поперечного перемещения трансформаторов.
